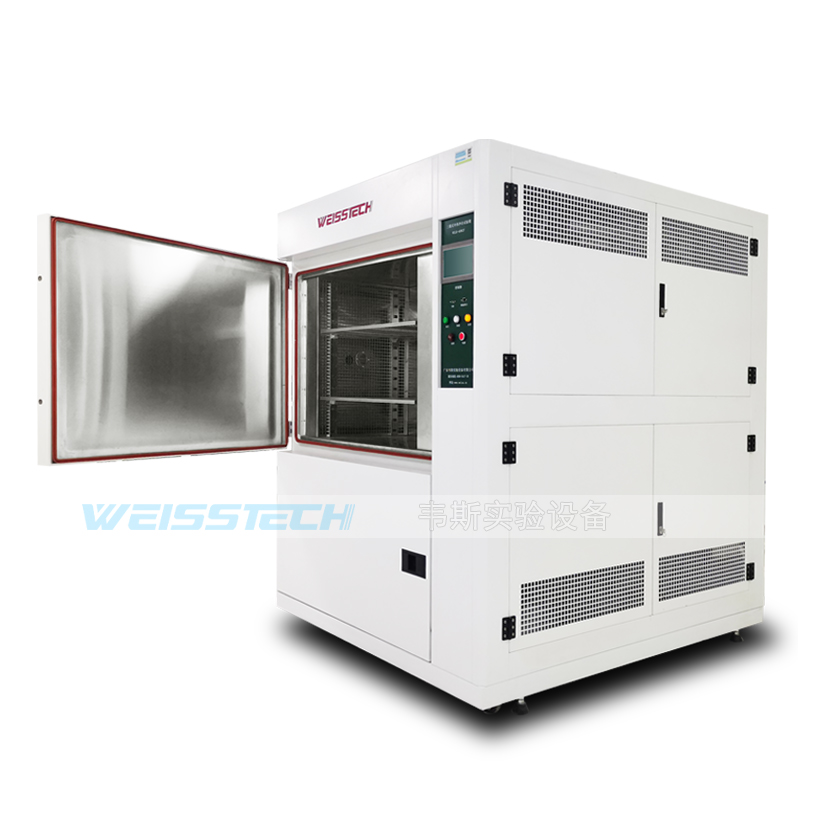

冷熱沖擊試驗箱，也被稱為溫度沖擊試驗箱或高低溫沖擊試驗箱，是一種能夠模擬極端溫度環境，對材料或產品進行冷熱沖擊試驗的設備。
其詳細工作原理及特點如下：
冷熱沖擊試驗箱的工作原理主要基于制冷和加熱技術，通過快速切換箱內溫度，對試驗樣品進行冷熱沖擊測試。具體過程如下：
制冷系統：
組成：主要由蒸發器、壓縮機、冷凝器和膨脹閥組成。
過程：制冷劑在蒸發器中蒸發吸收熱量，然后被壓縮機壓縮成高溫高壓氣體，再通過冷凝器釋放熱量，最后經過膨脹閥降壓，回到蒸發器繼續運行。這一循環過程使得試驗箱能夠迅速降低溫度。
加熱系統：
通常采用電加熱元件。
通過控制加熱元件的通電時間和電流大小，使試驗箱內的溫度逐漸升高。
溫度控制：
冷熱沖擊試驗箱采用PID+SSR精確控制系統。
該系統可以根據設定的溫度范圍和變化速率，自動調節制冷系統和加熱系統的輸出功率，確保試驗箱內的溫度按照預設要求進行變化。
箱體結構：
箱體外壁采用進口SUS304不銹鋼板或鋼板烤漆，表面作靜電噴涂處理，美觀且耐腐蝕。
箱體內壁采用進口SUS304不銹鋼板，易于清洗且耐腐蝕。
樣品架與觀察窗：
樣品架通常采用靜態式不銹鋼設計，便于放置和固定試驗樣品。
觀察窗通常位于高溫箱大門上，采用電熱鍍膜防潮隔溫材料制成，并配備防爆照明裝置，便于觀察試驗過程。
制冷與加熱組件：
壓縮機是制冷系統的核心部件，確保試驗箱降溫速率和溫度達到試驗要求。
蒸發器與壓縮機配套工作，共同實現降溫效果。
冷凝器則用于給壓縮機降溫，其性能直接影響降溫效果和壓縮機的壽命。
冷熱沖擊試驗箱根據結構設計和功能特性分為兩箱式和三箱式：
兩箱式：
有兩層，分別為高溫區和低溫區。
在試驗過程中，試驗樣品通過提籃在高溫區和低溫區之間來回移動，以實現冷熱沖擊的效果。這種方式被稱為氣態沖擊。
另一種兩箱式溫度沖擊方式為液體沖擊，即高溫區和低溫區裝硅油，樣品放在吊籃中，通過高溫區和低溫區的運動達到熱冷沖擊的效果。
三箱式：
分為三層，上下兩層分別為高溫區和低溫區，中間層用于放置試驗樣品。
在試驗過程中，樣品保持靜止不動，通過高溫區、低溫區和中間常溫區的閥門開關，使氣體流動完成溫度沖擊。
高精度溫度控制：冷熱沖擊試驗箱采用先進的溫度控制系統，能夠?qū)崿F(xiàn)高精度的溫度控制，確保測試結果的準確性和可靠性。
溫度均勻性：為確保溫度分布的均勻性，試驗箱通常采用先進的空氣循環系統和溫度傳感器。
高效制冷與加熱：為提高效率，試驗箱通常采用高效的制冷和加熱系統，縮短溫度恢復時間。
節能設計：在滿足測試需求的同時，試驗箱還采用節能設計和智能控制系統，以降低能耗。
冷熱沖擊試驗箱通過制冷和加熱系統的協同作用，以及精確的溫度控制系統，能夠模擬極端溫度環境，對材料或產品進行冷熱沖擊測試。
其結構特點和工作方式使其適用于多種測試需求，并在多個領域發揮著重要作用。
